Fabricação de PCB de alumínio LED circular personalizada: materiais, especificações e verificações de qualidade

Uma placa de circuito impresso de alumínio LED circular personalizada pode parecer uma simples placa de circuito redonda com núcleo de metal, mas prepará-la para produção requer mais do que definir seu diâmetro e espessura de cobre. A placa deve seguir com precisão os arquivos de projeto, ajustar-se ao conjunto de iluminação pretendido e atender aos requisitos elétricos e mecânicos estabelecidos antes do início da fabricação. Mesmo pequenas diferenças no contorno, nos furos de montagem ou no layout dos componentes podem criar problemas quando a PCB é instalada em uma luminária acabada.

Para os fabricantes de iluminação LED, o processo de fabricação também afeta as decisões de compra. Um protótipo pode ser aceitável para testes, mas pedidos repetidos precisam de dimensões, especificações de materiais e qualidade de superfície consistentes. Se esses detalhes não estiverem claramente documentados, os lotes de produção podem diferir da amostra aprovada ou exigir ajustes desnecessários durante a montagem.

A fabricação de PCB de alumínio LED circular personalizada envolve várias decisões conectadas, desde a revisão dos arquivos de projeto originais até a verificação das placas acabadas antes do envio. Saber quais informações fornecer, quais especificações confirmar e quais registros de qualidade solicitar ajuda os compradores a se comunicarem de forma mais eficaz com um fabricante de PCB e reduz atrasos evitáveis.

O que torna a produção de PCB LED circular personalizada diferente?

Os PCBs circulares têm um perfil mecânico diferente das placas retangulares convencionais. Seus contornos geralmente seguem o formato de uma caixa de lâmpada, refletor, estrutura de distribuição de calor ou placa de montagem. Alguns designs têm uma borda arredondada simples, enquanto outros incluem recortes, furos para parafusos, entalhes ou seções removidas para acomodar componentes internos.

Esses recursos precisam ser considerados juntamente com o layout elétrico. Uma placa pode corresponder ao diâmetro nominal de um desenho e ainda assim não encaixar se os furos de montagem estiverem mal posicionados ou se a folga da borda for insuficiente. Para produtos de iluminação fabricados em grande volume, uma pequena incompatibilidade dimensional pode afetar a montagem de um lote inteiro.

Os PCBs de alumínio apresentam outro conjunto de considerações. Ao contrário de uma placa FR-4 convencional, uma PCB com núcleo metálico de alumínio geralmente contém uma camada de circuito condutor, uma camada dielétrica eletricamente isolante e uma base de alumínio. O dielétrico separa o circuito da base metálica enquanto fornece um caminho térmico entre eles. A construção específica e as propriedades do material dependem do design da placa e do sistema de materiais selecionado.

Para placas circulares de LED, o fabricante deve, portanto, trabalhar tanto com o padrão do circuito quanto com o contorno mecânico. Os arquivos de produção devem definir a arte em cobre, perímetro da placa, furos e outras características relevantes. As especificações do material e os requisitos de espessura também precisam ser confirmados antes da fabricação.

O objetivo não é simplesmente produzir uma prancha que pareça redonda. Trata-se de fabricar uma placa de circuito que siga o projeto aprovado e possa ser incorporada ao produto de iluminação pretendido sem alterações inesperadas.

Seleção de materiais e base de alumínio

A seleção do material deve começar com os requisitos do produto de iluminação acabado. Os compradores precisam considerar o ambiente operacional pretendido, as dimensões da placa, o método de montagem, o projeto elétrico e os requisitos térmicos antes de confirmar a especificação do material.

A base de alumínio é uma parte importante da construção. Ele fornece suporte mecânico e serve como parte do caminho térmico abaixo da camada do circuito. Sua espessura e propriedades podem influenciar a rigidez, o peso e a capacidade da placa de caber no alojamento disponível.

Xinda PCB lista liga de alumínio 5052 para sua PCB de alumínio LED circular personalizada. O produto apresentado especifica uma espessura de placa acabada de 1,0–2,5 mm e espessura de cobre de 1–2 onças. Estas são especificações de referência úteis para compradores que consideram este produto, mas os requisitos reais de produção devem ser confirmados em relação ao projeto aprovado.

A faixa geral de processamento de PCB de alumínio é mais ampla do que a especificação do produto apresentado. Dependendo dos requisitos aplicáveis ​​de construção e fabricação da placa, a linha geral listada inclui espessuras de placa acabadas de 0,4–3,0 mm e espessuras de cobre de 1–6 onças. Estas capacidades gerais não devem ser interpretadas como significando que todas as combinações estão disponíveis para todos os designs de placas circulares.

Estes números são especificações de referência e não substituem uma revisão de produção. Os compradores devem confirmar o empilhamento necessário, o peso do cobre, a estrutura de isolamento e as dimensões mecânicas antes de fazer um pedido.

Também vale a pena distinguir a espessura do cobre da espessura da placa acabada. O peso do cobre descreve a camada de cobre, enquanto a espessura final se refere à estrutura completa da placa. Os dois valores afetam diferentes partes do projeto e devem ser registrados separadamente nos documentos de fabricação.

Se um produto de iluminação estiver a ser redesenhado, as alterações materiais devem ser revistas em vez de serem consideradas intercambiáveis. Uma base de alumínio ou construção dielétrica diferente pode afetar as características mecânicas e o comportamento térmico da placa. O fabricante deve avaliar se a especificação revisada é adequada ao layout existente e aos requisitos de produção.

Preparando arquivos de projeto para fabricação

Um conjunto claro de arquivos de projeto fornece ao fabricante de PCB uma base confiável para produção. Documentação incompleta ou conflitante pode levar a dúvidas sobre o contorno da placa, padrão de cobre, posições dos furos ou dimensões acabadas. Resolver essas questões após o início da produção geralmente é mais perturbador do que confirmar os detalhes antecipadamente.

Para uma PCB de alumínio LED circular personalizada, o pacote de design deve conter as informações necessárias para reproduzir a placa pretendida. O conjunto exato de arquivos depende do projeto e dos requisitos do fabricante, mas os seguintes itens são geralmente relevantes:

● Arquivos Gerber ou dados de fabricação equivalentes: Definem a arte em cobre e outras camadas de fabricação necessárias para a placa.

● Dados de perfuração: identificam os locais e tamanhos dos furos que precisam ser perfurados.

● Desenho mecânico: comunica o diâmetro externo, recortes, furos de montagem, dimensões críticas e tolerâncias aplicáveis.

● Informações sobre camadas e materiais: Registra a construção pretendida da placa, incluindo os requisitos de cobre e isolamento.

● Notas de fabricação: esclarecem o acabamento superficial, requisitos especiais, dimensões de referência e quaisquer características que possam não ser óbvias apenas na arte.

Os arquivos devem descrever a mesma versão da placa. Por exemplo, se o desenho mecânico mostrar uma posição revisada do furo de montagem, mas os dados de fabricação ainda contiverem a posição anterior, o fabricante precisará identificar e resolver a discrepância antes de prosseguir.

O controle de revisão é importante quando vários departamentos estão envolvidos. Uma equipe de engenharia pode revisar o arranjo dos LEDs enquanto a equipe de compras continua usando um desenho de cotação mais antigo. Um simples identificador de revisão e uma data de aprovação podem ajudar ambas as partes a confirmar qual versão está autorizada para produção.

Os compradores também devem identificar quais dimensões são críticas para a montagem. O diâmetro externo pode precisar caber firmemente dentro do alojamento da lâmpada, enquanto outras dimensões podem ter mais flexibilidade. Destacar essas diferenças ajuda o fabricante a se concentrar nos requisitos que são mais importantes para o produto acabado.

Se a placa incluir recortes incomuns, furos pouco espaçados ou uma seção de borda estreita, essas características deverão ser mostradas claramente no desenho. Quando o projeto tiver tolerâncias restritas, o comprador deverá solicitar ao fabricante que confirme a viabilidade, em vez de presumir que todas as dimensões podem ser produzidas sem ajustes.

Transformando o projeto em um plano de fabricação

Assim que os arquivos estiverem disponíveis, o fabricante precisará revisá-los antes da produção. Esta revisão conecta a intenção do projeto com os requisitos práticos da fabricação de placas.

A primeira tarefa é confirmar se o material, a espessura da placa, a especificação do cobre e o contorno são compatíveis com a construção solicitada. O fabricante pode então verificar se a arte contém informações suficientes para as camadas necessárias e se quaisquer dimensões ou notas entram em conflito entre si.

O planejamento da produção também precisa levar em conta a quantidade encomendada. Pedidos de protótipo e pedidos de volume podem usar o mesmo design básico, mas têm prioridades diferentes. A execução de um protótipo geralmente tem como objetivo verificar o ajuste mecânico ou apoiar uma avaliação elétrica inicial. Um pedido de volume dá maior ênfase à repetibilidade, à inspeção consistente e ao gerenciamento de registros de produção aprovados.

Para placas circulares, o esboço merece atenção especial durante esta revisão. Um diâmetro nominal por si só pode não descrever todos os requisitos mecânicos. Furos de montagem, entalhes e recortes podem determinar como a placa será posicionada dentro do produto final. Esses recursos devem ser verificados em relação ao desenho antes que o projeto seja lançado.

O fabricante também deve esclarecer quaisquer dúvidas técnicas não resolvidas com o comprador. Se faltar uma dimensão necessária, é melhor obter uma confirmação por escrito do que fazer uma suposição que possa afetar a placa acabada.

Esta etapa é uma oportunidade para acertar detalhes práticos como disponibilidade de material, acabamento superficial, quantidade de amostra, quantidade de produção esperada e requisitos de embalagem. Também fornece a ambas as partes um registro compartilhado das especificações que serão usadas para avaliar o pedido finalizado.

Como o processo de fabricação de PCB é controlado

A fabricação de PCB de alumínio envolve várias etapas, e cada etapa tem uma finalidade diferente. O método exato de produção depende do design da placa, mas a verificação do material, a formação do padrão do circuito, a aplicação da máscara de solda e a inspeção final contribuem para o resultado final.

A inspeção do material recebido é um ponto de verificação antecipado. O fabricante verifica o material fornecido em relação aos requisitos do pedido antes de entrar na produção. Se o tipo ou espessura do material não corresponder à especificação aprovada, a discrepância deverá ser resolvida antes do processamento adicional.

O material é então preparado no tamanho necessário. Durante a imagem do circuito, o padrão de cobre pretendido é transferido para o material de trabalho. A gravação remove o cobre indesejado para criar as características do circuito definidas pela obra de arte. O resultado depende da precisão dos dados de projeto fornecidos e do controle do processo de fabricação.

A impressão da máscara de solda ocorre quando exigido pelo design da placa. A máscara de solda fornece cobertura sobre áreas designadas do circuito, deixando disponíveis as regiões expostas necessárias. Sua colocação e aparência devem ser verificadas em relação à arte aprovada e aos requisitos de fabricação.

O tratamento de superfície é outra parte importante do processo. O acabamento selecionado deve ser confirmado antes da produção porque afeta as superfícies de cobre expostas e sua adequação às condições de montagem e armazenamento pretendidas.

A inspeção ocorre em pontos apropriados da produção, em vez de depender apenas de uma verificação visual no final. A inspeção óptica automatizada, quando aplicável, pode ajudar a identificar defeitos visíveis no padrão do circuito. O teste elétrico verifica os requisitos relevantes de continuidade elétrica e isolamento suportados pelo método de teste. A garantia de qualidade final analisa as placas concluídas antes da embalagem.

Cada ponto de verificação aborda um tipo diferente de problema. Uma placa visualmente aceitável não é automaticamente eletricamente correta e uma placa eletricamente funcional ainda pode ter um defeito mecânico que impeça a instalação. O plano de inspeção deve, portanto, refletir os requisitos estabelecidos para o pedido específico.

Para os compradores, a questão importante não é simplesmente se o fornecedor possui um processo de produção. É se o processo e os arranjos de inspeção são apropriados para a placa que está sendo encomendada.

Acabamento de superfície e cobre exposto

O acabamento da superfície deve ser especificado antes do início da fabricação. A escolha correta depende do design, das áreas de cobre expostas e dos requisitos do produto de iluminação acabado.

A Xinda PCB lista várias opções de tratamento de superfície para seu processamento geral de PCB de alumínio: OSP, nivelamento de solda com ar quente (HASL), ouro de imersão, estanho de imersão sem chumbo e prata de imersão. A disponibilidade de uma placa circular personalizada específica deve ser confirmada durante a cotação e revisão de engenharia.

Estes acabamentos não devem ser tratados como opções intercambiáveis ​​sem considerar a aplicação. Suas características, requisitos de processamento e adequação a condições específicas de montagem são diferentes. A escolha deve seguir o uso pretendido da placa e os requisitos do processo de fabricação relevante.

OSP é um conservante de superfície orgânico aplicado ao cobre exposto. Para as especificações gerais de processamento do Xinda PCB, a espessura OSP listada é de 0,20–0,40 μm. Esta é uma especificação de referência para esse acabamento e deve ser confirmada no pedido real, quando aplicável.

Ao comparar cotações, os compradores devem garantir que o acabamento superficial cotado corresponda ao requisito aprovado. Caso um fornecedor cote acabamento diferente de outro, os preços podem não representar produtos equivalentes.

O mesmo princípio se aplica quando um projeto existente é transferido para um novo fabricante. O acabamento utilizado para a placa original deve ser documentado e não inferido a partir de fotografias ou assumido a partir de um pedido de compra anterior. Uma mudança deve ser revisada e aprovada antes de se tornar parte da especificação de produção.

Verificações de qualidade importantes para PCBs circulares de alumínio

A inspeção de qualidade deve estar ligada ao desenho e ao uso pretendido da placa acabada. Uma declaração genérica de que um produto foi inspecionado fornece informações limitadas, a menos que o comprador compreenda o que foi verificado.

Para PCBs circulares de alumínio LED, várias áreas merecem atenção.

Dimensões mecânicas

O diâmetro externo, as posições dos furos de montagem e os recortes especificados devem ser verificados em relação ao desenho aprovado. Estas dimensões afetam se a placa pode ser instalada no alojamento pretendido. Quando forem especificadas tolerâncias, a inspeção deverá utilizar os limites aprovados em vez de um julgamento visual informal.

Padrão de circuito

A arte em cobre deve ser consistente com os dados de fabricação divulgados. A inspeção óptica pode ajudar a identificar defeitos visíveis, como restos de cobre indesejados, áreas faltantes de padrões ou outras irregularidades. Os critérios de inspeção devem ser apropriados aos requisitos de projeto e fabricação da placa.

Condição elétrica

Os testes elétricos podem identificar certos circuitos abertos e conexões indesejadas, dependendo da configuração e da cobertura do teste. Os compradores devem confirmar os requisitos de teste do pedido se a verificação elétrica específica for importante para sua aplicação. Um teste de continuidade ou isolamento não substitui a avaliação funcional do produto de iluminação LED completo.

Condição da superfície

A placa deve ser verificada quanto a danos visíveis, contaminação e defeitos que possam afetar a instalação ou o acabamento superficial especificado. Os critérios de inspeção devem distinguir entre condições estéticas e defeitos que afetam a função ou o ajuste.

Material e espessura

O material fornecido e a espessura da placa acabada devem ser consistentes com as especificações aprovadas. Estas verificações são particularmente importantes quando o projeto depende de um encaixe específico dentro de um invólucro de lâmpada ou requer uma construção de placa definida.

Condição da embalagem

As placas acabadas devem ser embaladas de forma a protegê-las durante o manuseio e transporte. Os requisitos de embalagem podem variar de acordo com o tamanho da placa, a quantidade do pedido e os procedimentos de recebimento do comprador.

Nenhuma verificação cobre todos os problemas potenciais. Inspeção mecânica, inspeção óptica, testes elétricos e verificação de materiais atendem a diferentes requisitos. Os compradores devem, portanto, estabelecer critérios de aceitação que reflitam o projeto, em vez de depender de uma única declaração de aprovação ou reprovação.

Para pedidos recorrentes, manter um registro das especificações aprovadas e dos requisitos de inspeção também facilita a comparação de lotes posteriores com o pedido original.

Amostras de protótipos e aprovação antes da produção em volume

Um protótipo é útil porque permite ao comprador avaliar uma placa física antes de se comprometer com uma quantidade maior. No entanto, o valor de uma amostra depende de como ela é analisada.

O primeiro passo é comparar a placa recebida com o desenho mecânico aprovado. O diâmetro externo, os furos de montagem, os recortes e a espessura total devem ser verificados em relação às dimensões que importam para a montagem. Se a placa for colocada dentro de um compartimento de lâmpada, uma verificação de ajuste físico pode revelar problemas que podem não ser óbvios apenas nos arquivos eletrônicos.

O padrão do circuito e o acabamento superficial também devem ser revisados. Se o teste elétrico fizer parte da avaliação da amostra, os resultados do teste deverão ser considerados juntamente com os requisitos do projeto. Quando a placa for utilizada num produto de iluminação completo, a avaliação relevante ao nível do sistema continua a ser da responsabilidade do processo de desenvolvimento do produto.

Quaisquer diferenças devem ser documentadas antes da amostra ser aprovada. Se a placa precisar de um esboço revisado ou de uma alteração nos dados de fabricação, os arquivos atualizados deverão receber um novo identificador de revisão. Caso contrário, o fabricante poderá ter dificuldade em distinguir a versão aprovada da amostra anterior.

Assim que a amostra for aceita, o comprador deverá reter o desenho aprovado, as especificações e os registros de inspeção relevantes. Esses documentos fornecem uma referência para pedidos de volume e ajudam a evitar que alterações não aprovadas entrem em produção.

A aprovação da amostra não deve ser tratada como uma formalidade. É o momento em que o comprador confirma que a placa fabricada atende aos requisitos acordados o suficiente para prosseguir com a próxima etapa do projeto.

Gerenciando pedidos repetidos e consistência de produção

Os requisitos para um pedido repetido devem ser baseados nas especificações do produto aprovado, em vez de uma descrição geral como “igual à última vez”. Isso é especialmente importante quando um fornecedor lida com vários designs de PCB circulares com diâmetros ou espessuras de placa semelhantes.

Um registro completo do pedido deve identificar o produto, revisão do desenho, material, espessura do cobre, espessura da placa acabada, acabamento superficial, quantidade e quaisquer requisitos especiais de inspeção ou embalagem. Se uma especificação for alterada, a alteração deverá ser comunicada e aprovada antes da próxima produção.

Os compradores também devem esclarecer se um novo pedido usa os mesmos arquivos aprovados e requisitos de materiais do lote anterior. Uma revisão do projeto, substituição de material ou alteração no acabamento superficial pode afetar a comparação da placa com a amostra aprovada.

Para pedidos maiores, o planejamento da entrega e a confirmação da quantidade também são importantes. A equipe de compras deve estabelecer a quantidade necessária e o cronograma de entrega com o fornecedor antes da produção. Se o pedido for dividido em várias remessas, ambas as partes deverão concordar com a documentação aplicável e os requisitos de aceitação.

A embalagem e a identificação ajudam a manter o controle dos pedidos após as placas saírem da fábrica. Etiquetas claras podem tornar mais fácil para a equipe receptora distinguir diferentes designs, revisões ou lotes. O formato de rotulagem específico deve ser acordado quando o comprador tiver requisitos internos de rastreabilidade.

A repetibilidade não depende de uma única etapa de fabricação. Ela vem da manutenção de uma especificação clara, do uso da revisão correta do projeto, da aplicação de controles de processo adequados e da verificação do produto acabado em relação aos critérios de aceitação acordados.

Escolhendo um fabricante para uma placa de circuito impresso de alumínio LED circular personalizada

O preço é importante, mas a cotação mais baixa não é necessariamente a escolha mais adequada para uma placa personalizada. Uma comparação significativa deve considerar se o fornecedor pode atender ao material, dimensões, requisitos de circuito, acabamento superficial e expectativas de qualidade especificados.

Os compradores podem começar pedindo ao fabricante que confirme a construção da placa necessária e a faixa de produção. Se o projeto exigir uma espessura ou peso de cobre específico, a cotação deverá indicar claramente essa especificação. As declarações gerais de capacidade não devem substituir a confirmação dos requisitos reais do produto.

O processo de revisão do projeto do fabricante é outro ponto útil de comparação. Um fornecedor deve ser capaz de identificar informações faltantes ou dimensões conflitantes antes do início da produção. Uma comunicação clara nesta fase pode evitar revisões evitáveis ​​e tornar a cotação mais precisa.

As disposições de inspeção também devem ser discutidas. Os compradores devem compreender se o pedido inclui verificações dimensionais, inspeção óptica e testes elétricos, conforme aplicável. Se forem necessárias medições específicas ou registros de inspeção, estes deverão ser acordados antes da emissão do pedido de compra.

O processo de amostra pode fornecer mais evidências de como o fornecedor lida com o trabalho personalizado. Um pedido de amostra bem gerenciado deve seguir uma especificação definida e fornecer uma base clara para aprovação. Para produção recorrente, o fornecedor também deve ser capaz de trabalhar a partir dos arquivos aprovados e comunicar quando uma alteração solicitada afetar os requisitos existentes.

Finalmente, compare as cotações em bases equivalentes. O material da placa, a espessura final, o peso do cobre, o acabamento superficial, a quantidade, os requisitos de teste e a embalagem podem afetar o preço cotado. Se estes detalhes diferirem entre fornecedores, uma comparação direta de preços pode ser enganosa.

Um fabricante que fornece uma comunicação técnica clara e uma especificação de produção documentada oferece aos compradores uma base mais confiável para avaliar o pedido.

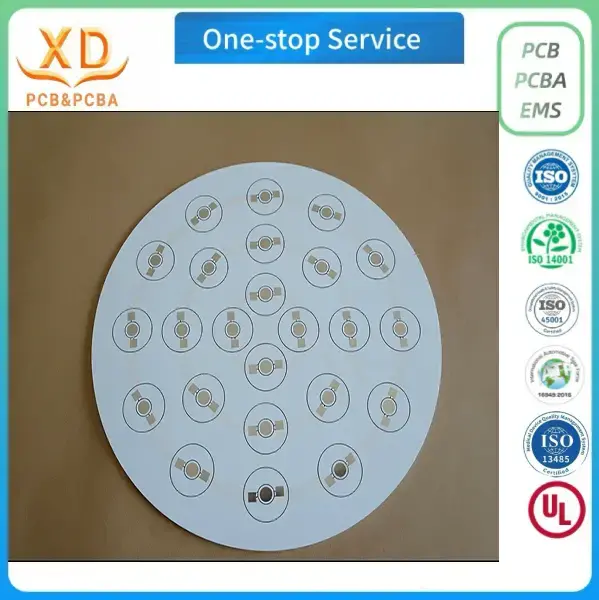

Soluções personalizadas de PCB de alumínio LED circular da Xinda PCB

A Xinda PCB fornece fabricação de PCB de alumínio para aplicações de iluminação, incluindo PCBs de alumínio LED circulares personalizados usados ​​em downlights e painéis de luz. Seu produto circular em destaque usa liga de alumínio 5052, com espessura de placa acabada listada de 1,0–2,5 mm e espessura de cobre de 1–2 onças.

A faixa mais ampla de processamento de PCB de alumínio inclui espessuras de placa acabadas de 0,4–3,0 mm, espessuras de cobre de 1–6 onças e uma largura de traço mínima listada e espaçamento entre linhas de 0,15 mm. Os requisitos reais para cada projeto devem ser revisados ​​e confirmados antes da produção.

O processo de fabricação inclui inspeção de material recebido, corte, imagem de circuito, gravação, impressão de máscara de solda, inspeção AOI, teste elétrico, garantia de qualidade final e embalagem. Amostras personalizadas e pedidos de volume são aceitos, permitindo que os compradores discutam suas necessidades antes de passarem para quantidades maiores de produção.

Ao solicitar um orçamento, é útil fornecer os arquivos de fabricação da placa, desenho mecânico, material necessário, espessura final, espessura do cobre, acabamento superficial e quantidade do pedido. Quaisquer tolerâncias dimensionais críticas ou requisitos especiais de inspeção também devem ser incluídos.

Para detalhes do produto e solicitações de cotação, visite Xinda PCB ou entre em contato com a equipe em bluesky@xdpcba.com ou Sales10@xdpcba.com.

Considerações finais antes de fazer um pedido

A produção bem-sucedida de placas de circuito impresso de alumínio LED circulares personalizadas começa com uma especificação clara. O material, a arte do circuito, o contorno da placa, os recursos de montagem e o acabamento da superfície precisam descrever o mesmo projeto aprovado. Os requisitos de fabricação e inspeção devem então ser adaptados à aplicação pretendida.

Antes de fazer o pedido, os compradores devem verificar se os arquivos de fabricação estão completos, as dimensões críticas estão definidas e as especificações cotadas correspondem ao produto solicitado. Um protótipo deve ser revisado em relação a esses requisitos e quaisquer revisões devem ser documentadas antes do início da produção em massa.

Para pedidos repetidos, reter os arquivos de projeto aprovados e os critérios de aceitação ajuda a manter a consistência entre os lotes. Essas etapas fornecem uma base prática para trabalhar com um fabricante de PCB e manter projetos personalizados de iluminação LED dentro do cronograma.
