Como escolher uma PCB circular de alumínio LED para luminárias embutidas e luzes de painel

Uma placa de circuito impresso circular de alumínio com LED precisa fazer mais do que transportar um circuito de LED. Deve caber na luminária, suportar o layout dos componentes e atender aos requisitos elétricos e mecânicos do produto acabado. Para fabricantes de downlights e painéis de luz, o contorno da placa geralmente é determinado pelo invólucro, mas outras decisões - incluindo espessura, peso do cobre, recursos de montagem e acabamento superficial - também afetam se o projeto pode avançar suavemente para a produção.

Escolher uma placa apenas com base no diâmetro pode deixar questões importantes sem resposta. Um projeto pode caber na caixa, mas deixar espaço insuficiente para componentes ou ferramentas de montagem. Uma placa pode atender ao requisito de espessura nominal, mas entrar em conflito com o espaço de montagem disponível. Esses detalhes são melhor revisados ​​antes que um protótipo seja encomendado.

Este guia cobre as principais considerações ao selecionar uma PCB circular de alumínio LED para downlights e painéis de luz, desde dimensões mecânicas até dados de fabricação. Destina-se a designers de produtos, fabricantes de iluminação e equipes de compras que precisam transformar um requisito de design em uma especificação de PCB clara.

Comece com a luminária, não com o catálogo de PCB

O fixture deve definir o ponto de partida para a seleção do tabuleiro. Antes de escolher uma placa de circuito impresso circular de alumínio, confirme o espaço disponível dentro da luz, a forma como a placa será fixada e a posição das peças adjacentes. O refletor, o difusor, o driver, os fixadores e a caixa podem afetar a área útil.

Os downlights e as luzes do painel nem sempre impõem as mesmas exigências à placa. Um downlight pode usar uma PCB circular compacta montada dentro de um refletor ou caixa de dissipação de calor. Uma luz de painel pode ter uma disposição interna diferente, com a placa de LED posicionada ao redor ou atrás de um componente óptico. O layout real varia de acordo com o produto, portanto a PCB deve ser projetada em torno do equipamento, em vez de selecionada a partir de uma suposição de tamanho geral.

Um desenho dimensionado é mais confiável do que uma medição tirada de uma fotografia. Deve mostrar o diâmetro externo, furos de montagem, recortes e quaisquer outras características que afetem o ajuste. Se a placa tiver que ficar encostada em uma superfície específica, essa interface também deverá ser identificada.

É útil distinguir entre as dimensões nominais da placa e as dimensões críticas para a montagem. Por exemplo, o diâmetro externo pode ter alguma tolerância, enquanto a posição do furo de montagem pode precisar estar alinhada com um recurso fixo no alojamento. Marcar dimensões críticas no desenho ajuda o fabricante de PCB a entender quais detalhes precisam de atenção especial.

Escolha o diâmetro e o contorno da placa com cuidado

Placas circulares são frequentemente usadas onde o PCB precisa seguir o formato do invólucro da lâmpada. Mesmo assim, um contorno redondo não deve ser tratado como uma simples especificação de diâmetro. A placa também pode exigir furos para parafusos, ranhuras, entalhes ou folgas para fios e conectores.

Ao confirmar o contorno, verifique os seguintes detalhes:

● Diâmetro externo: Confirme o espaço disponível no aparelho e permita a disposição de montagem real.

● Furos de montagem: Forneça tamanhos, posições e tolerâncias de furos quando necessário.

● Recortes e entalhes: mostram recursos necessários para limpar nervuras, fios ou outras peças do invólucro.

● Espaço livre dos componentes: deixe espaço para LEDs e outros componentes sem interferir nos fixadores ou nas estruturas adjacentes.

● Acesso à montagem: Considere se a placa pode ser instalada e fixada usando o método de montagem pretendido.

Uma placa que caiba em um desenho ainda pode ser difícil de montar se a cabeça de um parafuso se sobrepuser a um componente ou se um conector ficar muito próximo da borda. A revisão do PCB juntamente com o desenho do invólucro pode ajudar a detectar esses conflitos antes da fabricação.

O esboço também deve ser consistente em todos os arquivos de design. Se o desenho mecânico mostra um diâmetro mas os dados de fabricação definem outro, o fornecedor precisa de esclarecimentos antes da produção. Um contorno claro e aprovado reduz o risco de receber placas que correspondam a um arquivo, mas não ao acessório pretendido.

Combine a espessura da placa com o espaço disponível

A espessura da placa afeta tanto o ajuste físico quanto a construção da PCB. Para uma PCB circular de alumínio LED, a espessura selecionada precisa caber na luminária e, ao mesmo tempo, atender aos requisitos mecânicos do projeto.

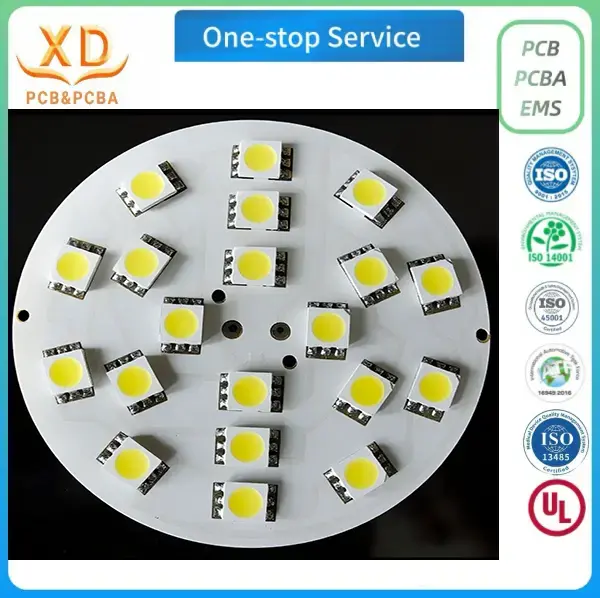

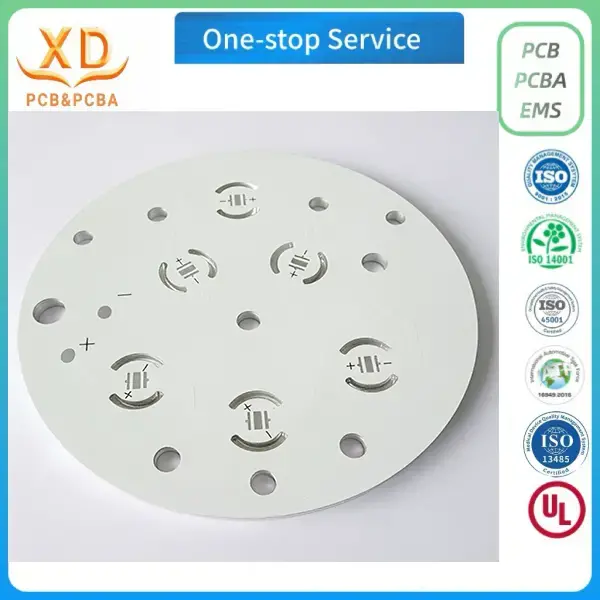

A Xinda PCB lista uma espessura de placa acabada de 1,0–2,5 mm para sua PCB de alumínio LED circular personalizada. Sua especificação mais ampla de processo de PCB de alumínio cobre espessuras de placas acabadas de 0,4 mm a 3,0 mm . Estas figuras descrevem diferentes escopos: o primeiro é a faixa declarada para o produto apresentado, enquanto o segundo é a faixa geral do processo.

A especificação final deve ser confirmada em relação ao projeto real. Uma placa mais espessa pode afetar a altura disponível para componentes, ferramentas de montagem ou a superfície de contato dentro do aparelho. Uma placa mais fina pode ser inadequada se o arranjo mecânico exigir um nível diferente de rigidez ou uma interface de montagem específica. A melhor escolha depende de todo o conjunto e não da espessura isoladamente.

Ao solicitar um orçamento, especifique a espessura de acabamento necessária em vez de simplesmente solicitar uma placa de circuito impresso de alumínio. Se o projeto permitir alternativas, identifique a faixa aceitável e peça ao fornecedor para confirmar a viabilidade. Isto é mais útil do que deixar o fabricante fazer suposições.

Selecione a espessura do cobre de acordo com os requisitos do circuito

A espessura do cobre é outra especificação que deve seguir o projeto elétrico. Xinda PCB lista 1–2 onças de espessura de cobre para a PCB de alumínio LED circular apresentada, enquanto a faixa geral de processo de PCB de alumínio é de 1–6 onças , dependendo da construção e do design.

O peso do cobre deve ser revisado juntamente com os requisitos atuais, largura do traço, espaçamento e quantidade de espaço de roteamento disponível. Uma especificação de cobre mais pesado não melhora automaticamente todos os circuitos e não deve ser selecionada sem considerar o layout e os requisitos de fabricação.

Os arquivos de projeto precisam comunicar claramente o padrão de circuito pretendido. Se o circuito tiver traços estreitos ou características pouco espaçadas, essas áreas deverão ser verificadas em relação à capacidade de processo declarada pelo fabricante. A especificação geral do processo do Xinda PCB lista uma largura mínima de traço e espaçamento entre linhas de 0,15 mm. A viabilidade de um projeto específico ainda depende da construção completa da placa e dos dados fornecidos para produção.

Para um novo projeto, é sensato que o fornecedor revise os arquivos de fabricação antes da liberação do pedido. Isto dá a ambos os lados a oportunidade de identificar especificações pouco claras ou possíveis problemas de fabricação, enquanto as alterações ainda são administráveis.

Entenda o papel da base de alumínio

O alumínio é amplamente utilizado em PCBs de iluminação LED porque a base de metal pode ajudar a afastar o calor da área do circuito. Em uma placa circular, o material base é apenas uma parte do design geral. A camada dielétrica, o padrão de cobre, a colocação do LED e o contato entre a placa de circuito impresso e o acessório influenciam o resultado.

O produto Xinda PCB apresentado usa liga de alumínio 5052 . Este é o material indicado para o produto e deve ser especificado quando atender aos requisitos do projeto. Se um projeto exigir um material ou construção diferente, esse requisito deverá ser discutido separadamente, em vez de ser considerado coberto pelo produto em destaque.

A instalação da placa também é importante. Uma placa de circuito impresso montada contra uma superfície de transferência de calor adequada pode se comportar de maneira diferente de uma placa com contato limitado ou interface irregular. Os projetistas devem, portanto, revisar a placa e seu arranjo de montagem como partes da mesma montagem.

Por esta razão, a seleção de materiais não deve ser utilizada como um substituto para a verificação do projeto de iluminação concluído. Se a temperatura operacional for importante para a aplicação, a validação deverá refletir o equipamento real e as condições operacionais. O fornecedor de PCB pode confirmar os detalhes da construção, enquanto a equipe do produto de iluminação precisa avaliar o sistema completo.

Planeje o layout do LED em torno do design óptico e mecânico

A disposição dos LEDs afeta mais do que a aparência do circuito. As posições dos componentes devem funcionar com o design óptico, a área disponível da placa e as características mecânicas do equipamento. Em uma PCB circular, o layout pode seguir um anel, utilizar vários grupos de LEDs ou adotar outro arranjo de acordo com os requisitos de iluminação do produto.

O layout da PCB deve deixar espaço suficiente para furos de montagem e outros recursos. Também deve levar em conta as dimensões dos componentes e as tolerâncias de posicionamento. Se os LEDs estiverem posicionados muito próximos de um recorte ou borda, o projeto poderá se tornar difícil de montar ou poderá entrar em conflito com peças próximas.

Para luminárias de painel, a disposição da placa precisa ser considerada juntamente com o difusor ou guia de luz utilizado pela luminária. Para downlights, a relação entre as posições do LED, o refletor e a caixa pode afetar a distribuição da luz final. Estas são considerações a nível do produto, portanto o layout da PCB deve ser revisado com as informações mecânicas e ópticas relevantes disponíveis.

Se o projeto utilizar conectores, fios ou componentes eletrônicos adicionais, suas localizações deverão ser incluídas no desenho de montagem. Isso ajuda o fabricante a compreender a configuração pretendida e facilita a identificação de possíveis conflitos antes da produção das amostras.

O layout também deve deixar espaço para trabalhos práticos de montagem. Os componentes precisam ser colocados onde os arranjos de montagem e fiação pretendidos possam acomodá-los. Quando a placa tem um contorno circular estreito, mesmo uma pequena alteração na posição do componente pode afetar o espaço disponível para um parafuso, conector ou folga na borda. Uma revisão do layout com o desenho mecânico pode ajudar a identificar esses problemas antes que eles levem a uma placa revisada.

Verifique as tolerâncias e o ajuste antes de finalizar o projeto

As dimensões nominais descrevem o tamanho pretendido da placa, mas os desenhos de produção também precisam abordar quanta variação é aceitável. Isso é importante quando uma PCB circular deve caber dentro de uma caixa moldada ou alinhar-se com pontos de montagem pré-existentes.

Nem todas as dimensões precisam da mesma tolerância. Uma pequena variação em uma área com folga generosa pode ter pouco efeito na montagem, enquanto um furo que deve estar alinhado com um poste fixo pode ser muito mais crítico. Identifique as dimensões que afetam diretamente o ajuste e forneça as tolerâncias necessárias onde elas forem importantes.

Também vale a pena revisar a relação entre o PCB e as peças ao seu redor. Considere o espaço necessário para fixadores, fiação e corpos de componentes, bem como quaisquer restrições impostas pelo refletor ou tampa. Se a placa for destinada a entrar em contato com outra superfície, verifique se o desenho mecânico comunica a interface necessária.

Antes de aprovar o projeto, compare o contorno da PCB com o desenho mais recente do invólucro. Caso a carcaça ainda esteja sendo revisada, certifique-se de que a PCB e as equipes mecânicas estejam trabalhando em versões compatíveis. Este simples passo de coordenação pode evitar que uma placa seja fabricada numa dimensão que já não é válida.

Confirme o acabamento da superfície antes de fazer o pedido

O acabamento superficial faz parte das especificações de fabricação e deve ser selecionado levando em consideração o projeto da placa e o processo de montagem. As opções gerais de processo de PCB de alumínio da Xinda PCB incluem OSP, HASL, ouro de imersão, estanho de imersão sem chumbo e prata de imersão.

Esses acabamentos não devem ser tratados como opções intercambiáveis ​​para todos os projetos. A opção apropriada depende do projeto, dos requisitos de montagem dos componentes e dos critérios de aceitação do cliente. Caso a PCB seja montada com componentes eletrônicos, o acabamento selecionado deverá ser confirmado como adequado ao processo de montagem pretendido.

A solicitação de orçamento deve indicar o acabamento necessário ou solicitar ao fabricante que analise as opções de acordo com a aplicação. Deixar o acabamento sem especificação pode levar a diferentes suposições entre fornecedores, dificultando a comparação das cotações.

Se um projeto já tiver um projeto aprovado, mantenha o acabamento superficial consistente com essa especificação, a menos que uma alteração tenha sido revisada e aceita. Isto é particularmente útil ao passar de amostras de protótipos para produção repetida.

Quais informações de fabricação você deve enviar?

Um fornecedor pode avaliar uma PCB de alumínio LED circular personalizada com mais precisão quando a consulta inclui informações elétricas e mecânicas. Uma fotografia do produto pode ajudar a explicar o uso pretendido, mas por si só não fornece detalhes suficientes para a fabricação.

Um pacote de design prático normalmente inclui:

Se o pedido incluir a montagem de componentes, forneça também a lista de materiais, os dados de posicionamento e o desenho da montagem. Esses documentos ajudam a distinguir um pedido de PCB simples de uma solicitação de uma placa de circuito montada.

O controle de revisão é importante quando os arquivos são atualizados durante o desenvolvimento. Identifique claramente a versão atual e certifique-se de que os dados de desenho e fabricação descrevem o mesmo projeto. Se alguma dimensão ou requisito ainda estiver em revisão, informe isso antes de solicitar um orçamento de produção.

Verifique os limites gerais do processo em relação ao projeto real

Uma especificação de processo publicada ajuda os compradores a compreender a gama que um fabricante pode suportar, mas não deve ser lida como uma garantia de que todas as combinações de dimensões, materiais e características do circuito possam ser produzidas sem revisão.

A especificação geral de PCB de alumínio da Xinda PCB lista um tamanho máximo de processamento de 120 cm × 60 cm , espessura de cobre de 1–6 onças , espessura de placa acabada de 0,4–3,0 mm e largura mínima de traço e espaçamento entre linhas de 0,15 mm . A placa de circuito impresso de alumínio LED circular apresentada tem uma faixa declarada mais específica de 1,0–2,5 mm de espessura de acabamento e 1–2 onças de espessura de cobre.

Quando um projeto usa uma combinação de espaçamento apertado, recortes incomuns, espessuras específicas ou outras restrições, envie os arquivos de fabricação reais para revisão. O fornecedor poderá então confirmar se a construção solicitada se enquadra no processo pretendido e identificar quaisquer pontos que necessitem de esclarecimento.

Esta revisão é particularmente útil para formas personalizadas. Um contorno circular pode ser simples, mas a combinação de furos, entalhes, traçados de roteamento e posições dos componentes pode tornar um projeto diferente do outro. A confirmação da viabilidade antes da produção ajuda a evitar alterações desnecessárias após a produção das amostras.

Revise os requisitos elétricos juntamente com o projeto mecânico

O ajuste mecânico é apenas uma parte de uma seleção bem-sucedida de PCB. O circuito também precisa atender aos requisitos elétricos estabelecidos pelo projeto do produto de iluminação. A demanda atual, a geometria do traço e a disposição dos componentes devem ser consideradas em conjunto, em vez de serem tratadas como decisões separadas.

O fabricante da PCB precisa de dados de fabricação precisos para produzir o padrão de circuito pretendido. A equipe do produto deve garantir que os arquivos reflitam o projeto aprovado e que quaisquer requisitos especiais tenham sido documentados. Se o circuito estiver sendo revisado, os arquivos mais recentes deverão substituir as versões desatualizadas antes da liberação do pedido.

Os testes devem ser discutidos em termos das características que precisam ser verificadas. Os testes elétricos podem abranger continuidade e isolamento de acordo com o método de teste acordado, enquanto a inspeção visual aborda características visíveis do circuito fabricado. Nenhum dos dois deve ser assumido para verificar o desempenho da luminária LED completa.

Para um novo projeto de iluminação, a equipe de produto deve estabelecer o que precisa ser validado a nível de PCB e o que deve ser verificado após a instalação na lâmpada. Essa distinção ajuda a evitar a dependência de uma inspeção do conselho para responder questões que só podem ser avaliadas no produto montado.

Evite problemas comuns durante a seleção de PCB

Muitos problemas evitáveis ​​surgem porque um requisito foi assumido em vez de confirmado. Algumas verificações durante a revisão do projeto podem tornar o processo de pedido mais previsível.

Escolhendo a placa apenas pelo diâmetro. O diâmetro externo pode estar correto, mas os furos de montagem, recortes ou folgas dos componentes ainda podem entrar em conflito com o acessório. Revise o esboço completo e o desenho de montagem antes de liberar o projeto.

Usando uma especificação geral em vez da construção necessária. A ampla gama de processos de um fornecedor não define automaticamente a construção de um produto específico. Indique a liga de alumínio necessária, a espessura do acabamento, a espessura do cobre e o acabamento superficial na consulta.

Deixando as tolerâncias críticas indefinidas. Se uma dimensão determinar se a placa se ajusta ou se alinha com outra peça, forneça a tolerância necessária. Evite aplicar tolerâncias desnecessariamente apertadas a cada recurso quando apenas algumas dimensões afetarem a montagem.

Envio de arquivos de fabricação inconsistentes. Um pacote de desenho e fabricação que descreve versões diferentes pode levar a atrasos ou produção incorreta. Confirme a revisão atual e resolva as discrepâncias antes de fazer o pedido.

Supondo que todos os fornecedores citem o mesmo escopo. Uma cotação pode cobrir a fabricação de placa nua, enquanto outra inclui serviços adicionais. Confirme as entregas, os requisitos de inspeção e qualquer trabalho de montagem antes de comparar preços.

Essas verificações não substituem a revisão de engenharia, mas ajudam a tornar os requisitos mais claros tanto para o cliente quanto para o fabricante.

Revise um protótipo antes de liberar a ordem de produção

Amostras de protótipos dão à equipe de iluminação a oportunidade de confirmar o ajuste mecânico e comparar a placa fabricada com o projeto aprovado. A revisão deve abranger mais do que se o PCB parece correto.

Verifique se a placa se ajusta à caixa, se os orifícios de montagem estão alinhados e se os componentes têm a folga necessária. Verifique o material e a espessura em relação à especificação acordada. Se forem necessárias verificações elétricas ou funcionais, confirme se os testes relevantes foram concluídos e revisados.

Qualquer alteração solicitada deverá ser registrada nos arquivos de projeto antes da liberação da ordem de produção. Um contorno revisado, um furo realocado ou um padrão de cobre alterado precisam ser refletidos no pacote de fabricação aprovado. Caso contrário, o fornecedor poderá produzir o próximo lote utilizando uma versão anterior.

Assim que uma amostra for aprovada, guarde os arquivos e especificações correspondentes como referência de produção. Isto facilita o gerenciamento de pedidos repetidos e dá ao comprador e ao fornecedor uma base compartilhada para verificar entregas futuras.

Escolhendo um fornecedor para PCBs de alumínio LED circulares personalizados

A seleção do fornecedor deve considerar mais do que o preço unitário cotado. Os compradores precisam saber se o fabricante pode apoiar a construção da placa necessária, revisar os arquivos fornecidos e explicar o escopo do seu processo de inspeção.

Antes de fazer um pedido, confirme por escrito o material, a espessura do acabamento, as especificações do cobre, o acabamento da superfície e os requisitos dimensionais. Pergunte quais etapas de inspeção estão incluídas e quais critérios de aceitação serão utilizados. Se forem necessárias amostras, esclareça a quantidade da amostra, o processo de aprovação e como as alterações aprovadas serão levadas à produção.

A Xinda PCB oferece fabricação personalizada de PCB de alumínio para aplicações de iluminação LED, incluindo placas circulares de alumínio para downlights e painéis de luz. Seu produto apresentado usa liga de alumínio 5052, com espessura de placa acabada declarada de 1,0–2,5 mm e espessura de cobre de 1–2 onças. Amostras personalizadas e pedidos de volume são aceitos.

Para uma cotação, forneça as dimensões necessárias da placa, arquivos de fabricação, especificações de material e cobre, acabamento superficial e quantidade. Se o projeto tiver requisitos especiais de montagem ou montagem, inclua o desenho relevante e explique quais dimensões são críticas.

Informações sobre o produto estão disponíveis em www.xdpcba.com . Consultas sobre projetos podem ser enviadas para bluesky@xdpcba.com ou Sales10@xdpcba.com .

Uma especificação clara facilita o pedido de PCB personalizado

A escolha de uma PCB circular de alumínio LED é uma decisão de design que conecta a luminária ao processo de fabricação. O contorno da placa deve se ajustar ao invólucro, a espessura e a construção em cobre devem atender aos requisitos e os arquivos precisam comunicar o projeto pretendido sem ambiguidade.

Uma especificação completa dá ao fornecedor uma base sólida para cotação e ajuda a equipe de produto a analisar as amostras em relação aos requisitos reais. Quando o projeto, os dados de fabricação e os critérios de aceitação estão alinhados, fica mais fácil passar de um protótipo inicial para pedidos repetidos com menos revisões evitáveis.

Para projetos de downlight e painel de luz, comece com as dimensões do acessório e o arranjo de montagem, confirme a construção da placa e revise os arquivos de fabricação antes da produção. Essas etapas ajudam a manter a seleção do PCB prática e o processo de pedido claro.
