O que é uma PCB de driver de LED e como ela funciona na iluminação LED?

Um produto de iluminação LED é tão confiável quanto o sistema elétrico que alimenta sua fonte de luz. Atrás dos LEDs visíveis, o circuito driver gerencia a entrada elétrica e fornece as condições de operação exigidas pelo módulo LED. A placa de circuito impresso que suporta esse circuito deve acomodar os componentes, conexões elétricas, estrutura mecânica e requisitos de fabricação definidos pelo projeto do produto.

Uma placa PCB de driver de LED é a placa de circuito usada para montar e conectar os componentes eletrônicos de um driver de LED. Dependendo da arquitetura do produto, pode suportar conversão de energia, regulação de corrente, funções de proteção ou circuitos de controle. Seu design afeta o posicionamento dos componentes, o roteamento elétrico, o acesso à montagem e a forma como o driver se encaixa no produto de iluminação acabado.

Para um gerente de produto de PCB, selecionar ou desenvolver uma PCB de driver de LED envolve mais do que confirmar as dimensões da placa e a espessura do cobre. A equipe de engenharia precisa definir os requisitos elétricos do driver, selecionar uma construção de placa adequada, revisar o layout e estabelecer especificações de fabricação antes de liberar o projeto.

Essas decisões também influenciam o modo como o driver PCB funciona com a placa de luz LED. Alguns produtos de iluminação usam uma placa de driver e uma placa de LED separadas, enquanto outros integram funções em um conjunto mais compacto. Cada arranjo apresenta diferentes requisitos elétricos, térmicos e mecânicos.

O que é uma placa PCB de driver de LED?

Uma PCB driver de LED é a plataforma física na qual os componentes de um circuito driver de LED são montados e interconectados. Ele fornece caminhos condutores entre os componentes, mantendo o espaçamento, o layout e o suporte estrutural exigidos pelo projeto.

O próprio PCB não regula a corrente nem converte a tensão. Essas funções são executadas pelo circuito eletrônico montado na placa. A PCB torna o circuito fisicamente realizável, fornecendo as conexões de cobre, áreas de montagem de componentes e estrutura de isolamento necessárias para o projeto pretendido.

Uma placa de driver de LED pode conter componentes como controladores de comutação, transistores, diodos, resistores, capacitores, indutores e conectores. O conjunto exato de componentes depende da topologia do driver, dos requisitos de entrada, das características de saída e das funções adicionais.

Por exemplo, um driver projetado para um produto de iluminação alimentado por CA pode exigir um arranjo de circuito diferente de um driver fornecido por uma fonte CC de baixa tensão. Alguns produtos requerem interfaces de dimerização, funções de comunicação ou recursos de proteção adicionais. Esses requisitos influenciam a seleção dos componentes e o layout da PCB.

Do ponto de vista do desenvolvimento do produto, a PCB do driver de LED é, portanto, parte de um sistema elétrico maior. Seus requisitos devem ser estabelecidos juntamente com a especificação do driver, as características do módulo LED e o projeto mecânico da luminária completa.

Uma placa que possa acomodar fisicamente os componentes não é necessariamente adequada para produção. O layout do circuito, os requisitos de isolamento, as folgas dos componentes e o processo de montagem também devem ser compatíveis com a aplicação pretendida.

Como funciona uma PCB de driver de LED em iluminação LED?

A operação de uma placa de driver de LED depende do circuito montado nela. Em um sistema de iluminação LED típico, o driver recebe energia elétrica de uma fonte e condiciona essa energia para que a fonte de luz LED possa operar dentro dos limites elétricos especificados.

LEDs são dispositivos acionados por corrente. Sua tensão direta varia com as características do dispositivo, corrente operacional e temperatura. Conectar um módulo LED diretamente a uma fonte de alimentação inadequada pode resultar em corrente excessiva ou operação instável. Um driver adequadamente projetado gerencia a alimentação elétrica de acordo com os requisitos da carga do LED.

O processo pode ser considerado através de várias etapas funcionais.

Entrada de energia e condicionamento

O driver recebe energia da fonte pretendida. Dependendo do projeto, o circuito pode incluir proteção de entrada, filtragem, retificação ou outras funções de condicionamento. O arranjo necessário depende se a fonte fornece energia CA ou CC e da arquitetura elétrica do driver.

Conversão de energia

Alguns drivers convertem a tensão de entrada em uma faixa de tensão ou corrente diferente. Conversores de comutação, circuitos lineares e outras topologias podem ser utilizados dependendo da aplicação. Cada abordagem tem diferentes considerações de projeto envolvendo eficiência, contagem de componentes, comportamento térmico e desempenho elétrico.

Regulamentação atual

O driver regula a corrente fornecida à carga do LED de acordo com o projeto do circuito selecionado. Drivers de corrente constante são comuns em iluminação LED porque mantêm uma corrente alvo em uma faixa operacional definida. Outros sistemas podem utilizar fontes de tensão constante com regulação de corrente adicional integrada no módulo LED.

Conexão de saída

A saída do driver se conecta à placa ou módulo de LED. A seleção do conector, a polaridade, o roteamento dos fios e a colocação dos terminais devem corresponder aos requisitos mecânicos e elétricos do conjunto de iluminação.

Proteção e controle

Dependendo do produto, o driver pode incluir proteção contra condições como sobrecorrente, sobretensão ou temperatura excessiva. A dimerização e outras funções de controle também podem ser incorporadas. Esses recursos devem ser suportados pelo projeto do circuito, em vez de presumidos que estejam presentes em cada PCB do driver de LED.

O PCB conecta os componentes que executam essas funções. Seu layout deve suportar os caminhos elétricos necessários, levando em consideração os níveis de corrente, posicionamento dos componentes, isolamento, geração de calor e restrições de fabricação.

Por esse motivo, o projeto da PCB do driver de LED deve começar com os requisitos do circuito e trabalhar em direção a uma placa fabricável, em vez de tratar a PCB como um componente mecânico separado.

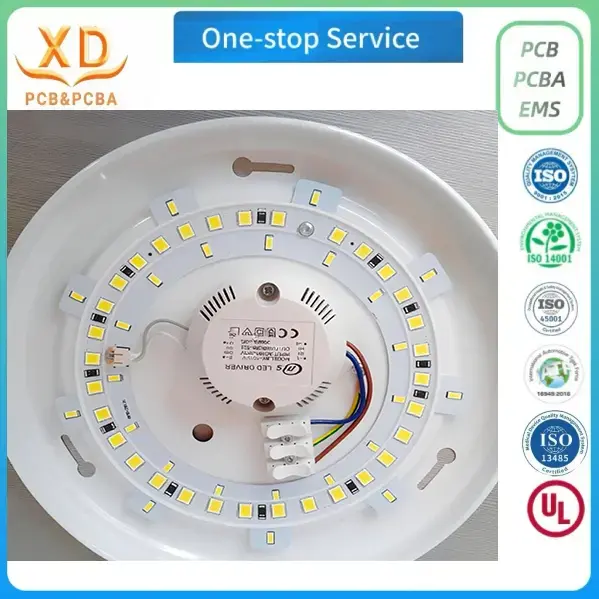

Qual é a diferença entre uma PCB de driver de LED e uma PCB de luz LED?

A PCB do driver de LED e a PCB da luz LED podem fazer parte do mesmo produto de iluminação, mas realizam trabalhos diferentes.

A placa do driver suporta os componentes eletrônicos que condicionam e regulam a energia. A placa de luz LED carrega os LEDs que produzem iluminação e fornece suas conexões elétricas. Dependendo do projeto, a placa de luz LED pode utilizar FR-4, MCPCB de alumínio ou outra construção adequada.

Em um produto com placas separadas, o driver fornece a saída elétrica exigida pelo módulo LED. As duas placas devem ser compatíveis em termos de corrente de saída, faixa de tensão, disposição dos conectores e integração mecânica.

Por exemplo, uma luminária embutida LED pode ter um driver posicionado em um invólucro separado e um módulo LED montado em uma estrutura metálica de difusão de calor. A PCB do driver e a placa de LED têm layouts diferentes porque seus componentes e funções operacionais são diferentes.

Em vez disso, uma lâmpada compacta pode usar um design integrado no qual o driver e os circuitos de LED compartilham um arranjo físico mais intimamente conectado. O fato de as funções serem colocadas em placas separadas ou combinadas depende dos requisitos de isolamento elétrico, do espaço disponível, das condições térmicas, das considerações de montagem e do custo do produto.

Estas configurações não devem ser tratadas como intercambiáveis ​​sem revisar o projeto completo. A integração de circuitos pode reduzir o número de montagens separadas, mas também pode alterar os requisitos de roteamento, espaçamento, térmicos e de manutenção.

Um gerente de produto deve, portanto, estabelecer a arquitetura elétrica antes de finalizar a especificação da PCB. A questão chave não é simplesmente qual o material da placa a utilizar, mas como cada secção do circuito contribui para o funcionamento do produto de iluminação acabado.

Por que o design da PCB do driver de LED é importante?

Um circuito driver pode ser eletricamente correto em princípio e ainda encontrar problemas quando transferido para uma PCB física. O layout da placa determina como os componentes são conectados, quanto espaço eles ocupam e como o circuito interage com o gabinete e o processo de montagem.

Uma consideração importante é o roteamento atual. Caminhos de alta corrente podem exigir dimensões de traço diferentes das conexões de sinal de baixa corrente. A largura apropriada do cobre depende de fatores como corrente, aumento de temperatura permitido, espessura do cobre, geometria do traço e ambiente térmico circundante. Um valor de largura de traço universal não pode substituir um cálculo específico do projeto.

A troca de fontes de alimentação apresenta preocupações adicionais de layout. Loops de corrente de alta frequência, nós de comutação e sinais de feedback sensíveis podem precisar de posicionamento e roteamento cuidadosos. Escolhas inadequadas de layout podem contribuir para interferência eletromagnética, acoplamento indesejado ou comportamento instável do circuito.

O espaçamento dos componentes também é importante. A placa deve fornecer espaço adequado para corpos de componentes, terminais, conectores e equipamentos de montagem. Quando o circuito incluir tensões perigosas, as distâncias de isolamento e outros requisitos relacionados à segurança deverão ser estabelecidos de acordo com os padrões aplicáveis ​​e o projeto do produto.

A integração mecânica deve ser considerada ao mesmo tempo. Uma placa de circuito impresso de driver pode precisar de furos de montagem, acesso ao conector, slots ou dimensões de borda específicas para caber na caixa. O esboço da placa deve ser revisado em relação ao gabinete real, em vez de ser desenvolvido de forma independente.

A capacidade de fabricação é outra parte fundamental do processo de design. Os componentes devem ser posicionados de forma a suportar o método de montagem pretendido. Componentes de passo fino, almofadas pouco espaçadas, contornos incomuns de placas e acesso restrito podem afetar o planejamento e a inspeção da produção.

Da perspectiva do gerente de produto, essas questões estão interligadas. Uma alteração no layout do componente pode afetar as dimensões da placa, os dados de fabricação, o projeto do gabinete e a sequência de montagem. A revisão do projeto completo antes da fabricação ajuda a identificar conflitos, embora ainda sejam relativamente fáceis de corrigir.

Qual material é adequado para uma placa de circuito impresso de driver de LED?

A seleção do material depende dos requisitos elétricos, térmicos e mecânicos do circuito. O material mais apropriado é aquele que atende às especificações do projeto e pode ser fabricado de forma consistente para a aplicação pretendida.

FR-4 é um laminado epóxi reforçado com fibra de vidro comumente usado em placas de circuito eletrônico. Ele suporta uma ampla gama de designs eletrônicos convencionais e está disponível em diferentes espessuras e tipos de materiais.

Para uma placa de circuito impresso de driver de LED, o FR-4 pode ser adequado quando suas propriedades elétricas, limites térmicos, características de isolamento e resistência mecânica atendem aos requisitos do circuito. A seleção final ainda precisa levar em conta a tensão de trabalho, a geração de calor dos componentes, as distâncias de fuga e folga necessárias e o ambiente operacional.

Uma PCB com núcleo metálico de alumínio tem uma construção diferente. Normalmente inclui uma camada condutora de circuito de cobre, uma camada dielétrica eletricamente isolante e uma base de alumínio. A base de alumínio fornece suporte mecânico e faz parte do caminho térmico da camada do circuito em direção à estrutura de montagem da placa.

MCPCBs de alumínio são frequentemente usados ​​para módulos de fonte de luz LED onde a transferência de calor é uma consideração importante no projeto. No entanto, eles não são automaticamente a escolha preferida para todos os circuitos de driver. O material deve ser avaliado em relação aos requisitos de isolamento do circuito, disposição dos componentes, projeto elétrico e condições térmicas.

Em alguns produtos de iluminação, uma placa de driver FR-4 e uma placa de LED de alumínio funcionam juntas. Esse arranjo permite que cada placa desempenhe uma função diferente dentro do sistema geral.

A Xinda PCB lista FR-4 para sua placa PCB de driver de LED e substrato de alumínio para sua oferta MCPCB. Isto fornece uma base para discutir ambos os tipos de placas dentro de um projeto de iluminação LED, mas a construção final deve ser confirmada para o projeto específico.

Ao desenvolver uma PCB de LED personalizada, os compradores devem evitar escolher um material com base apenas em seu nome ou preço. A especificação da placa deve seguir os requisitos do circuito e do produto de iluminação completo.

Como a espessura do cobre e a espessura da placa devem ser especificadas?

A espessura do cobre e a espessura da placa acabada são duas especificações distintas. Ambos devem ser definidos claramente nos documentos de fabricação porque afetam diferentes aspectos da placa.

A espessura do cobre descreve a camada condutora de cobre. Influencia a capacidade de transporte de corrente do circuito, embora o desempenho real também dependa da largura do traço, da distribuição da corrente, das condições térmicas e do aumento aceitável da temperatura.

A espessura da placa acabada refere-se à espessura total da estrutura de PCB concluída. Afeta o ajuste mecânico, o espaço disponível, os arranjos de montagem e a compatibilidade com o gabinete.

Para seu driver de LED personalizado e produto de PCB de alumínio, a Xinda PCB lista uma espessura de placa de 1,0–2,5 mm e espessura de cobre de 1–2 onças. As especificações gerais de processamento de PCB de alumínio fornecem uma faixa mais ampla de espessura de acabamento de 0,4–3,0 mm e espessura de cobre de 1–6 onças.

Estes números devem ser interpretados de acordo com a construção específica do produto. A faixa geral de processamento de PCB de alumínio não se aplica automaticamente a todas as placas de driver FR-4 ou a todas as combinações possíveis de material e espessura.

Ao preparar uma solicitação de orçamento, a equipe de engenharia deve indicar a espessura final necessária e as especificações do cobre, em vez de solicitar uma placa padrão genérica. Se o projeto ainda estiver em desenvolvimento, o fabricante da PCB poderá revisar os requisitos propostos e confirmar se eles se enquadram na faixa de produção disponível.

O mesmo princípio se aplica à largura e espaçamento do traço. A Xinda PCB lista uma largura mínima de traço e espaçamento entre linhas de 0,15 mm em suas especificações gerais de processo de PCB de alumínio. Este é um parâmetro de processamento declarado, não uma recomendação universal para traços que transportam energia. O projeto real deve atender aos seus requisitos elétricos e de fabricação.

Uma especificação completa reduz o risco de diferentes fornecedores cotarem placas com construções diferentes. Ele também fornece uma base consistente para aprovação de amostras e pedidos repetidos.

Que informações são necessárias para uma PCB de driver de LED personalizada?

Um projeto de PCB de driver de LED personalizado deve começar com um conjunto claro de documentos de engenharia e fabricação. As informações necessárias dependem do estágio de desenvolvimento, mas vários itens são especialmente úteis na preparação de um projeto para fabricação.

Requisitos elétricos

A documentação do projeto deve identificar a fonte de entrada pretendida, os requisitos de saída e as condições operacionais relevantes. Para o circuito de acionamento, isso pode incluir faixas de tensão, corrente alvo, características de carga e quaisquer funções de controle ou proteção necessárias.

Esses detalhes estabelecem o contexto elétrico para o layout da placa. Sem eles, é difícil avaliar se a disposição dos componentes e os caminhos condutores atendem aos requisitos pretendidos.

Dados de fabricação de PCB

Arquivos Gerber ou dados de fabricação equivalentes definem os padrões de cobre da placa e outras camadas de fabricação. Os arquivos de perfuração comunicam os locais e tamanhos dos furos necessários. Um desenho mecânico deve mostrar o contorno, dimensões, características de montagem e tolerâncias relevantes.

Os arquivos precisam representar a mesma revisão de projeto. Se os dados de desenho e fabricação entrarem em conflito, a discrepância deverá ser resolvida antes do início da produção.

Informações sobre materiais e empilhamento

A especificação da placa deve identificar o material pretendido, a estrutura da camada, a espessura do acabamento e os requisitos de cobre. Para uma placa com núcleo metálico, o isolamento relevante e a construção da base de alumínio também devem ser confirmados.

Informações de montagem

Se o projeto incluir montagem de componentes, o fabricante poderá precisar de uma lista de materiais, dados de colocação de componentes e desenhos de montagem. O comprador deverá confirmar quais serviços de montagem estão disponíveis e quais materiais ou arquivos deverão ser fornecidos.

Requisitos de pedido e inspeção

A solicitação deve indicar a quantidade de amostra, quantidade de produção esperada, acabamento superficial quando aplicável, requisitos de teste e expectativas de embalagem. Quaisquer dimensões críticas ou critérios especiais de aceitação devem ser documentados antecipadamente.

Fornecer esses detalhes ajuda o fabricante da PCB a avaliar a solicitação com mais precisão. Também permite que as equipes de engenharia e compras comparem as cotações de maneira consistente.

Para um serviço personalizado de design de PCB de LED, a comunicação antecipada é especialmente valiosa quando o circuito ainda está sendo revisado. Perguntas sobre arquivos faltantes, requisitos de materiais ou limites de fabricação são mais fáceis de resolver antes da placa entrar em produção.

O que deve ser verificado antes da aprovação da primeira amostra de PCB?

Uma amostra de protótipo é uma oportunidade para verificar se a placa fabricada corresponde ao design lançado e pode prosseguir para a próxima etapa de desenvolvimento. A avaliação deve basear-se em requisitos documentados e não apenas na aparência.

Comece com as dimensões mecânicas. Verifique o contorno da placa, os furos de montagem, os slots e as posições dos conectores em relação ao desenho aprovado. Se a PCB precisar ser encaixada em um invólucro específico, uma verificação de encaixe físico poderá revelar interferências que podem não ser aparentes no software de projeto.

A seguir, revise os requisitos de material e espessura. Confirme se a amostra segue a especificação acordada e se a condição da superfície da placa é aceitável para a montagem pretendida.

O padrão do circuito também deve ser revisado. A inspeção óptica pode ajudar a identificar defeitos visíveis, enquanto os testes elétricos podem verificar os requisitos relevantes de continuidade e isolamento. Esses testes abordam aspectos específicos da qualidade do PCB; eles não substituem o teste funcional do driver de LED completo.

Para um driver montado, podem ser necessárias verificações adicionais para verificar a colocação dos componentes, as conexões elétricas e a operação do circuito. A avaliação exata depende dos requisitos do projeto e dos serviços de montagem incluídos no pedido.

Se a amostra revelar um problema, registre a alteração necessária e atualize os documentos de projeto relevantes. O fabricante deve receber a revisão aprovada antes de produzir outra amostra ou passar para a produção em volume.

A aprovação da amostra é um ponto de decisão formal. Assim que o comprador aceitar a placa, os arquivos e especificações aprovados deverão ser mantidos como referência para pedidos de fabricação subsequentes.

Como a fabricação de PCB afeta o desenvolvimento de produtos de drivers de LED?

Os requisitos de fabricação devem ser considerados durante o projeto e não após a conclusão do circuito. Um layout que funciona em um protótipo de engenharia ainda pode precisar de ajustes antes de poder ser produzido de forma consistente.

Por exemplo, o espaçamento dos componentes pode afetar o acesso e a inspeção da soldagem. Um contorno de quadro com recortes incomuns pode exigir revisão adicional. Um padrão de cobre que se aproxime dos limites mínimos de traçado ou espaçamento do fabricante pode exigir confirmação antes da liberação.

O processo de produção também depende da construção da placa. A preparação do material, a imagem do circuito, a gravação, a aplicação da máscara de solda e o acabamento da superfície devem seguir os requisitos do tipo de PCB selecionado. Os métodos de inspeção devem ser apropriados ao projeto da placa e aos critérios de aceitação especificados.

A Xinda PCB lista inspeção de material recebido, corte, imagem, gravação, impressão de máscara de solda, inspeção AOI, teste elétrico, garantia de qualidade final e embalagem entre suas operações de fabricação de PCB de alumínio. O processo específico e as verificações aplicáveis ​​para uma PCB driver de LED devem ser confirmados em relação à construção do material e aos requisitos do pedido.

Para um gerente de produto, a revisão da fabricação não é simplesmente uma etapa final de qualidade. Ele conecta as especificações do projeto com os requisitos práticos de produção.

Uma alteração na espessura da placa, no padrão de cobre ou no material pode afetar o projeto mecânico, os arquivos de fabricação e a cotação. Essas alterações devem ser revisadas como parte do processo de desenvolvimento do produto, com um controle de revisão claro para garantir que as equipes de engenharia, compras e fabricação trabalhem com as mesmas informações.

Uma PCB de driver de LED pode ser personalizada para diferentes produtos de iluminação?

Sim. Uma PCB driver de LED pode ser desenvolvida de acordo com os requisitos elétricos e mecânicos de um produto de iluminação específico. O grau de personalização depende do projeto do circuito, da capacidade de produção e das informações disponíveis ao fabricante.

Uma lâmpada compacta, um downlight comercial e uma luminária industrial podem exigir diferentes arranjos de driver. Seus requisitos de energia, layouts de componentes, dimensões de gabinete, posições de conectores e ambientes operacionais podem diferir significativamente.

A personalização pode envolver o contorno da placa, furos de montagem, espessura, especificação do cobre, roteamento do circuito e outros requisitos de fabricação. Se o projeto incluir montagem, o posicionamento dos componentes e a documentação da montagem também poderão precisar ser definidos.

No entanto, a personalização deve começar com um requisito claro do produto. Alterar o formato ou a espessura da placa não torna automaticamente o circuito adequado para uma condição operacional diferente. O desempenho elétrico, as classificações dos componentes, o isolamento e os requisitos de segurança do produto aplicáveis ​​ainda devem ser abordados pela equipe de projeto responsável.

Para os compradores, o ponto de partida mais eficaz é fornecer ao fabricante os arquivos de projeto disponíveis, as especificações necessárias da placa, a quantidade pretendida e as questões técnicas pendentes. Se o projeto não estiver finalizado, esses detalhes ajudam a identificar quais decisões devem ser resolvidas antes da produção.

A Xinda PCB aceita amostras personalizadas e pedidos de volume para suas ofertas de PCB. O material preciso, a faixa de fabricação e os serviços de montagem disponíveis devem ser confirmados ao discutir um projeto específico de driver de LED.

Considerações finais para desenvolvimento de PCB de driver de LED

Uma placa de circuito impresso de driver de LED é mais do que uma plataforma de montagem para componentes eletrônicos. É a implementação física de um circuito que deve operar dentro de limites elétricos, mecânicos e de fabricação definidos.

Um projeto bem-sucedido começa com os requisitos do driver e da carga do LED. O layout da placa deve suportar o circuito pretendido, enquanto a seleção do material, a espessura do cobre, a espessura do acabamento e as dimensões mecânicas precisam corresponder às especificações do produto.

As informações de fabricação são igualmente importantes. Arquivos completos de fabricação, revisões consistentes de projeto e requisitos de inspeção claramente definidos fornecem ao fabricante de PCB uma base confiável para produção. A avaliação do protótipo oferece então uma oportunidade de verificar o quadro antes que o projeto avance.

Para as empresas de iluminação LED que desenvolvem um novo produto ou que estão a rever um design existente, estas decisões devem ser abordadas em conjunto, em vez de serem tratadas como tarefas isoladas. Uma especificação clara melhora a comunicação entre as equipes de engenharia, compras e fabricação e fornece uma base mais sólida para a repetição da produção.

Xinda PCB oferece opções de PCB que incluem placas de driver de LED FR-4 e MCPCBs com substrato de alumínio. Para requisitos específicos do projeto, os compradores podem revisar a PCB de alumínio com driver de LED personalizado para módulos de luz LED e confirmar as especificações aplicáveis ​​antes de solicitar um orçamento.
